组合式恒温恒湿净化空调

组合式恒温恒湿净化空调机组主要性能参数表

注：1、制冷量标定工况：回风干球温度为24℃，湿球温度为24℃，制冷剂直彭型：室外空气干球温度33℃，湿球温度28℃，冷冻水型为7℃。

2、加热器为电加热或60℃的热水加热器。

3、其它特殊要求及详细资料请直接联系厂家或经销商技术人员。

4、产品由于更新换代、或印刷错误，相关技术参数的变动恕不另行通知，请以机组实际为主。

工作原理：

岭御组合式空调机组就是由各种对空气处理功能段：新回风混合段、初效过滤段、表冷除湿段、加热段、加湿段、二次回风混合段、风机段、均流段、中效过滤段、亚高效过滤段、杀菌段、送风段、主机段等中的任意几段组装而成的空气处理设备，通过机组功能段对空气进行一种或几种处理来达到所要求的工况。

适用范围：

岭御组合式空调机组因其组合随意，功能多样，能满足各行各业的空气净化和调节系统的需要，该产品广泛应用于电子仪表、精密机械、制药、食品、轻工、化工等企业的工业性空调净化工程，也适用于科研大楼、餐厅、宾馆、医院、商厦、展馆、剧场等大中型公共建筑的舒适性集中空调工程。

主要特点：

1、机组框架可有两种,一是选用冷轧板冷弯焊接成型的装配式框架，二是空调机组专用铝合金型材制作的铝合金框架。机组保温板为双面彩色钢板内置自熄型聚苯乙烯或聚氨脂发泡板两种。整机表面光滑、外形美观、具有良好的保温和隔音效果，。

2、机组有新回风段、初效过滤段、表冷挡水段、（蒸汽、热水或电）加热段、（蒸汽或电）加湿段、排风回风调节段、均流段、消声段、回风机段、送风机段、中间段、中效过滤段、送风段等。功能段齐全，可供不同要求用户灵活选用组合。

3、机组选用了双进风离心式空调专用风机（RDK型）本厂配套生产的具国际流行的带扰动面结构翅片的换热器及挡水板，整机运行平稳，噪声低，风压适应范围宽，换热效率高，过水量小，风阻和水阻力小。

4、机组具有绝热、密封、防冷桥、维护方便等特点。

主要功能：

◆自动控制功能；

◆实时自检功能；

◆延时保护功能；

◆电器系统保护功能；

◆过流、过载、高、低压保护功能；

◆缺相、短相及相序保护功能；

◆故障显示及自动处理功能

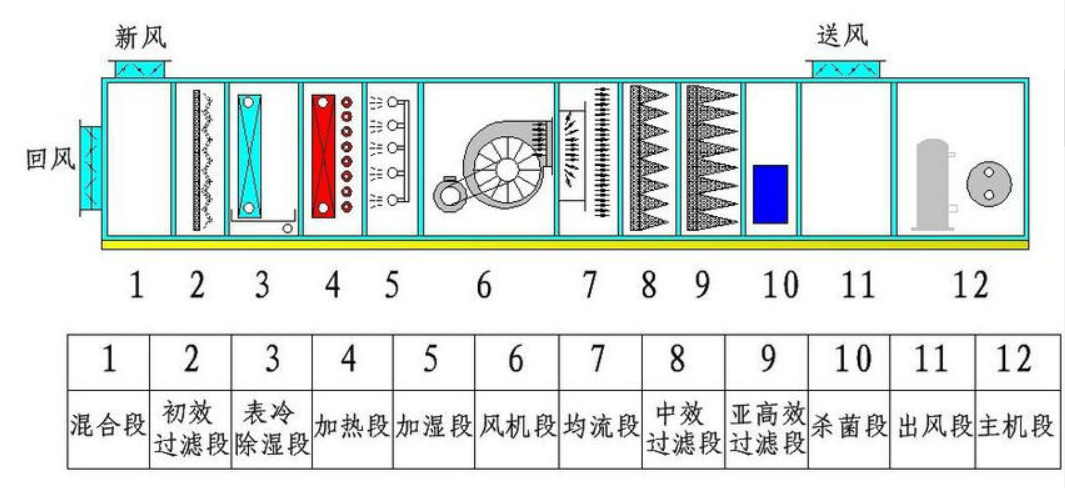

功能段说明

1.混合段：空气混合段系组合式空气处理机功能段之一。用于不同状态空气的混合，并控制和调节空气的流量。一般设有回风口和新风口，装有手动或电动风量调节阀。

2.空气过滤段：根据风量的大小和对空气的要求，在一个管道内安装不同数量的空气过滤器，过滤段安装在集中空调系统中，把送入室内空气尘埃粒子过滤掉。以达到室内空气的高品质。分为初效段、中效过滤段、亚高效段三个类型；

3.初效过滤段：初效过滤段用于整个机组前端，拦截空气中较大的灰尘、毛发等大颗粒杂质，可延长后级过滤器的使用寿命。初效过滤段根据风速、材料、级别、厚度及工艺不同其初阻力为15—50Pa，终阻力约为120Pa。

4.中效过滤段：中效过滤段用于初效过滤段后端，拦截空气中粒径3—10μm的粉尘及杂质具有中等程度捕集效率，可延长后级过滤器的使用寿命。中效过滤段根据风速、材料、级别、厚度及工艺不同其初阻力为30—60Pa，终阻力约为150Pa。

5.亚高效过滤段：亚高效过滤段用于中效过滤段后端，拦截空气中粒径0.5μm以上的尘埃及杂质，其效率可达到95%（计数法），对空气中的一般细菌的过滤效率可达到98%以上，可延长后级过滤器的使用寿命。亚高效过滤段根据风速、材料、级别、厚度及工艺不同其初阻力≤90Pa，终阻力约为200Pa。一般用于一般洁净室、手术室等场合。

6.高效过滤段：高效过滤段用于中效或亚高效过滤段后端，拦截空气中粒径0.5μm以上的尘埃及杂质，其效率可达到99.9%（计数法），对空气中的一般细菌的过滤效率可达到99.9%，可延长后级过滤器的使用寿命。高效过滤段根据风速、材料、级别、厚度及工艺不同其初阻力≤120Pa，终阻力约为300Pa。一般用于洁净室、手术室等要求高的场合。

7.表冷除湿段：用于对空气的进行降温、和除湿，起到调节环境温度和环境湿度的作用，一般分为冷冻水型和制冷剂直接蒸发型两种。

8.加热段：一般置于表冷段后，起到调节环境温度和配合表冷除湿段降低环境湿度的作用，一般分为热水型、蒸汽型和电加热型三种。

9.加湿段：一般置于加热段后，起到调节环境湿度的作用，一般分为干蒸汽式、电极式、电热式、高压微雾式、超声波和湿帘几种形式。

10.风机段：用作使局部环境内的空气经过组合空调机组并循环，并根据要求做相应的处理。

11.杀菌段：使用臭氧是广谱高效杀菌消毒剂。采用空气或氧气为原料利用高频高压放电产生臭氧。臭氧比氧分子多了一活泼的氧原子臭氧，化学性质特别活泼，是一种强氧化剂，在一定浓度下可迅速杀灭空气中的细菌。没有任何有毒残留，不会形成二次污染，被誉为“清洁的氧化剂和消毒剂”。

12.主机段：采用国际品牌涡旋压缩机配高效板式或壳管式换热器，提供给表冷除湿段冷源。

电器控制：

采用PLC可编程控制器控制，自带RS485通讯接口，标准MODBUS通讯协议，可方便实现远程集中控制。自带多种保护及自检功能。
